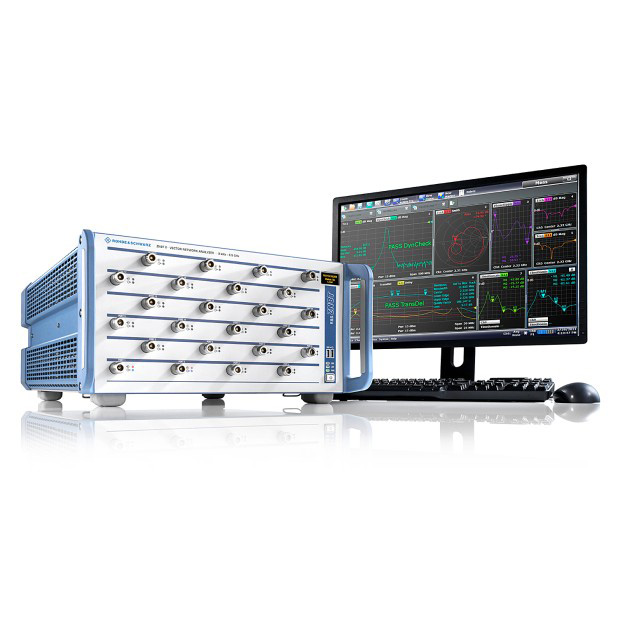

R&S®ZNBT 矢量网络分析仪

Item No.: R&S®ZNBT

主要特点

四端口 R&S®ZNBT8 基本单元，可升级到 8、12、16、20 或 24 个端口

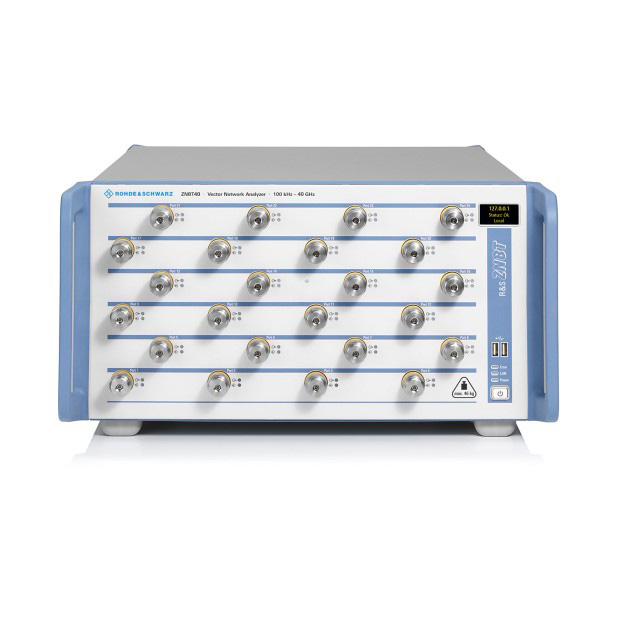

八端口 R&S®ZNBT20、R&S®ZNBT26、R&S®ZNBT40 基本单元，可升级到 12、16、20 或 24 个端口
频率范围介于 9 kHz 至 8.5 GHz (R&S®ZNBT8)，或 100 kHz 至 26.5 GHz 或 40 GHz (R&S®ZNBT20)
至多 24 个完全相位相参接收机
最高 140 dB 的宽动态范围
快速扫描时间，201 个扫描点的扫描时间为 2.1 ms (R&S®ZNBT8) 和 2.5 ms (R&S®ZNBT20)
100 dB 的宽功率扫描范围
高功率处理容量
中频带宽范围介于 1 Hz 至 10 MHz
温度稳定性高达 0.01 dB/°K
超过 100 个迹线和通道
轻松配置多端口测量
针对多端口应用优化的手动和自动校准方法
状态信息
兼容 R&S®ZVA/R&S®ZVT 和 R&S®ZNx 系列的所有矢量网络分析仪

产品介绍
参数型号

简述

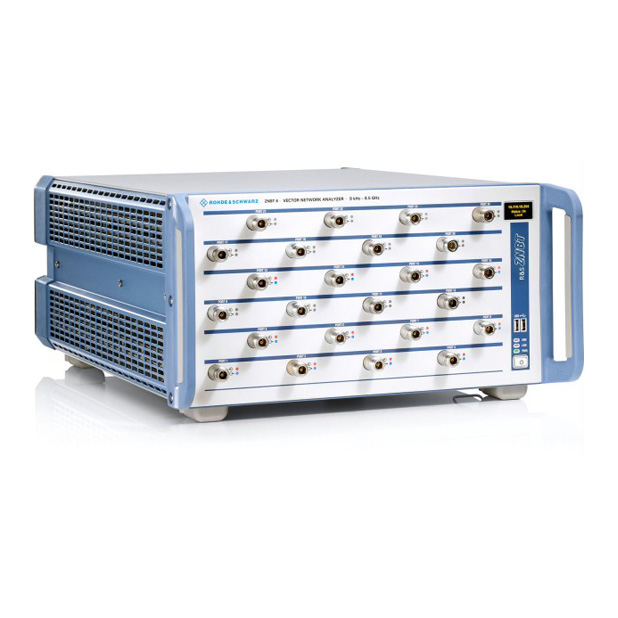

• R&S®ZNBT8 是全球第一种多端口矢量网络分析仪。该分析仪可提供多达 24 个集成式测试端口。该仪器可同时测量多个 DUT，或者，测量端口数量高达 24 个的一台 DUT。

• 测量时，即使使用了大量端口，R&S®ZNBT8 的测量时间也很短。其它突出特点还包括动态范围宽、输出功率电平高，且输入具备大功率处理能力。R&S®ZNBT8 可工作于 9 kHz到 8.5 GHz的频率范围。因此，R&S®ZNBT8 理想适用于移动式无线电、无线通信和电子产品行业中的应用。该仪器主要用于研发与生产有源和无源多端口组件，例如，GPS、WLAN、蓝牙和多频段移动电话的前端模块等。此外，该仪器性能卓异，甚至于可以高效地分析基站滤波器和相关的高要求设备。

• R&S®ZNBT8 的性能优于切换矩阵。该仪器集成密度高，为不超过 24 个端口的组件提供了一种极紧凑的分析解决方案 – 其占用的机架空间与 R&S®ZNB 相同。用户界面方便易用，可以轻松地完成极其复杂的多端口测量工作。R&S®ZNBT8 支持多种远程控制选件，可以简便地集成进自动测试系统。
