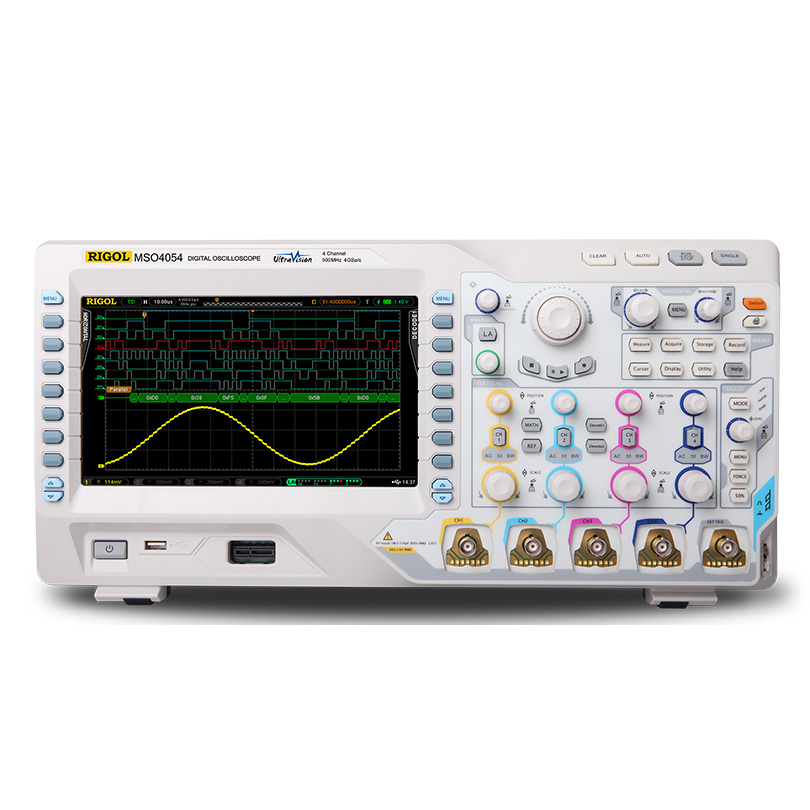

MSO/DS4000系列数字示波器

Item No.: MSO/DSO4054/52/34/34/32/32/24/22/14/12

MSO/DS4000系列数字示波器是带宽100MHz ~ 500MHz，采样率高达4GSa/s，同时兼具深存储深度和高波形捕获率的高性能通用数字示波器。 MSO/DS4000系列是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的高性能数字示波器。MSO4000具备2 或4+16个通道，是针对嵌入式设计和测试领域的应用而推出的高性能混合信号示波器。

产品介绍
参数型号

产品特性

· 模拟通道带宽100MHz，200MHz，350MHz， 500MHz

· 实时采样率模拟通道达4G Sa/s；数字通道达1G Sa/s（MSO）

· 标配存储深度模拟通道达140Mpts,数字通道达28Mpts（MSO）

· 2或4个模拟通道；16个数字通道（MSO）

· 波形捕获率达110,000个波形每秒

· 标配多达20万帧的硬件实时波形不间断录制功能和波形分析功能

· 独创的UltraVision技术

· 丰富的触发和总线的解码功能（模拟和数字通道）

· 低底噪声，最小垂直档位达1 mV/div

· 丰富的接口：USB Host & Device,LAN(支持LXI-C),VGA,AUX,USB-GPIB(可选)

· 新颖精巧的工业设计，便捷的操作

· 9英寸WVGA 256级灰度显示

	描述	订货号
型号	DS4012（100 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4012
	DS4014（100 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4014
	DS4022（200 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4022
	DS4024（200 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4024
	DS4032（350 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4032
	DS4034（350 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4034
	DS4052（500 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4052
	DS4054（500 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4054
	MSO4012（100 MHz带宽，2+16通道混合信号示波器）	MSO4012
	MSO4014（100 MHz带宽，4+16通道混合信号示波器）	MSO4014
	MSO4022（200 MHz带宽，2+16通道混合信号示波器）	MSO4022
	MSO4024（200 MHz带宽，4+16通道混合信号示波器）	MSO4024
	MSO4032（350 MHz带宽，2+16通道混合信号示波器）	MSO4032
	MSO4034（350 MHz带宽，4+16通道混合信号示波器）	MSO4034
	MSO4052（500 MHz带宽，2+16通道混合信号示波器）	MSO4052
	MSO4054（500 MHz带宽，4+16通道混合信号示波器）	MSO4054
标配附件	符合所在国标准的电源线	-
	前面板保护壳	FPC-DS4000
	USB数据线	CB-USBA-USBB-FF-150
	2或4套无源示波器探头（500 MHz带宽）	RP3500A
	1套逻辑分析探头	RPL2316
	快速指南	-
	资源光盘 (含用户手册和应用软件)	-
选配附件	有源差分探头 (1.5 GHz)	RP7150
	机架安装套件	RM-DS4000
解码选件	RS232/UART解码套件	SD-RS232-DS4000
	I2C/SPI解码套件	SD-I2C/SPI-DS4000
	CAN解码套件	SD-CAN-DS4000
	FlexRay解码套件	SD-FlexRay-DS4000

型号	模拟带宽	通道数	最高实时采样率	最大存储深度	最高波形捕获率	内置信号源
MSO4054	500MHz	4CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4054	500MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4052	500MHz	2CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4052	500MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4034	350MHz	4CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4034	350MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4032	350MHz	2CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4032	350MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4024	200MHz	4CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4024	200MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4022	200MHz	2CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4022	200MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4014	100MHz	4CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4014	100MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4012	100MHz	2CH+16CH	模拟通道4GSa/s 数字通道1GSa/s	模拟通道140Mpts 数字通道最大28M点	模拟通道110,000 wfms/s 数字通道85,000wfms/s	无
DS4012	100MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无

MSO/DS4000系列数字示波器

Item No.: MSO/DSO4054/52/34/34/32/32/24/22/14/12

产品介绍
参数型号

产品特性

· 模拟通道带宽100MHz，200MHz，350MHz， 500MHz

· 实时采样率模拟通道达4G Sa/s；数字通道达1G Sa/s（MSO）

· 标配存储深度模拟通道达140Mpts,数字通道达28Mpts（MSO）

· 2或4个模拟通道；16个数字通道（MSO）

· 波形捕获率达110,000个波形每秒

· 标配多达20万帧的硬件实时波形不间断录制功能和波形分析功能

· 独创的UltraVision技术

· 丰富的触发和总线的解码功能（模拟和数字通道）

· 低底噪声，最小垂直档位达1 mV/div

· 丰富的接口：USB Host & Device,LAN(支持LXI-C),VGA,AUX,USB-GPIB(可选)

· 新颖精巧的工业设计，便捷的操作

· 9英寸WVGA 256级灰度显示

	描述	订货号
型号	DS4012（100 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4012
	DS4014（100 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4014
	DS4022（200 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4022
	DS4024（200 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4024
	DS4032（350 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4032
	DS4034（350 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4034
	DS4052（500 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 2通道数字示波器）	DS4052
	DS4054（500 MHz带宽，4 GSa/s采样率,140 Mpts存储深度, 4通道数字示波器）	DS4054
	MSO4012（100 MHz带宽，2+16通道混合信号示波器）	MSO4012
	MSO4014（100 MHz带宽，4+16通道混合信号示波器）	MSO4014
	MSO4022（200 MHz带宽，2+16通道混合信号示波器）	MSO4022
	MSO4024（200 MHz带宽，4+16通道混合信号示波器）	MSO4024
	MSO4032（350 MHz带宽，2+16通道混合信号示波器）	MSO4032
	MSO4034（350 MHz带宽，4+16通道混合信号示波器）	MSO4034
	MSO4052（500 MHz带宽，2+16通道混合信号示波器）	MSO4052
	MSO4054（500 MHz带宽，4+16通道混合信号示波器）	MSO4054
标配附件	符合所在国标准的电源线	-
	前面板保护壳	FPC-DS4000
	USB数据线	CB-USBA-USBB-FF-150
	2或4套无源示波器探头（500 MHz带宽）	RP3500A
	1套逻辑分析探头	RPL2316
	快速指南	-
	资源光盘 (含用户手册和应用软件)	-
选配附件	有源差分探头 (1.5 GHz)	RP7150
	机架安装套件	RM-DS4000
解码选件	RS232/UART解码套件	SD-RS232-DS4000
	I2C/SPI解码套件	SD-I2C/SPI-DS4000
	CAN解码套件	SD-CAN-DS4000
	FlexRay解码套件	SD-FlexRay-DS4000

型号	模拟带宽	通道数	最高实时采样率	最大存储深度	最高波形捕获率	内置信号源
MSO4054	500MHz	4CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4054	500MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4052	500MHz	2CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4052	500MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4034	350MHz	4CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4034	350MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4032	350MHz	2CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4032	350MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4024	200MHz	4CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4024	200MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4022	200MHz	2CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4022	200MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4014	100MHz	4CH+16CH	模拟通道:4GSa/s; 数字通道:1GSa/s(16 通道)	模拟通道:140Mpts; 数字通道:28Mpts(MSO)	模拟通道:110,000 wfms/s; 数字通道:85,000wfms/s(MSO)	无
DS4014	100MHz	4	4GSa/s	140Mpts	110,000 wfms/s	无
MSO4012	100MHz	2CH+16CH	模拟通道4GSa/s 数字通道1GSa/s	模拟通道140Mpts 数字通道最大28M点	模拟通道110,000 wfms/s 数字通道85,000wfms/s	无
DS4012	100MHz	2	4GSa/s	140Mpts	110,000 wfms/s	无
