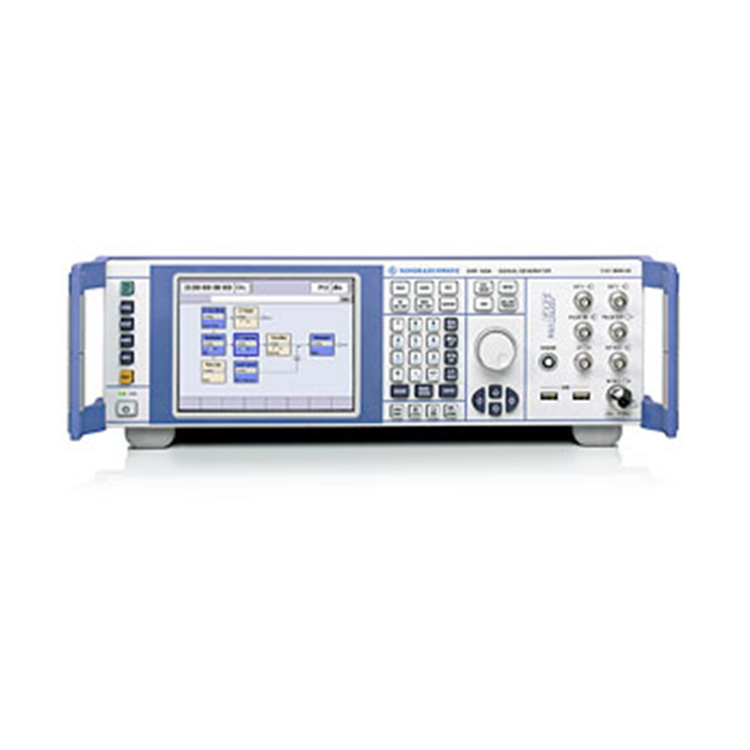

SMF100A 微波信号发生器
信号质量、速度和灵活性– 这些是微波信号发生器的关键性能。为了满足极高要求，我们对R&S®SMF100A 微波信号发生器进行了全面重新设计与开发。制造出了这一款拥有最新技术的一流微波信号发生器，并树立了新的仪器标准。它覆盖了研发、生产、服务、维护和维修等众多应用领域。
- 产品介绍
- 参数型号
主要特点
• 最大频率范围100 kHz 至43.5 GHz
• 极佳的单边带相位噪声，典型值为-120 dBc（10 GHz载波频率；10 kHz 载波偏移）
• 极高的输出功率，典型值为+25 dBm
• 适用于所有领域
º 研发
º 生产
º 服务、维护及维修
• 可通过GPIB、以太网或USB 进行远程控制
• 创新的方框图操作形式
优异的信号质量
• 极低的单边带相位噪声：典型值-120 dBc
（10 GHz载波频率；10 kHz 载波偏移；1 Hz 测量带宽）
• 极低的宽带噪声：典型值<-148 dBc（10 GHz 载波频率）
（>10 MHz 载波偏移；1 Hz 测量带宽；+10 dBm 输出功率）
• 极低的谐波：典型值<-55 dBc（10 GHz载波频率）（+10 dBm输出功率）
• 高非谐波抑制：典型值<-62 dBc（10 GHz载波频率）
（>3 kHz 载波偏移；+10 dBm 输出功率）
适合各种用途
• 频率范围100 kHz 至43.5 GHz• 频率、电平和低频扫描
• AM、宽带FM/φM、脉冲调制
• 两个高达10 MHz 的多功能发生器
• 连接R&S®NRP-Zx 功率传感器后可用于标量网络分析
适合在生产中使用
• 在整个电平和频率范围内具有非常短的电平与频率建立时间：<4 ms（频率），<3 ms（电平），典型值<750 µs（列表模式；频率和电平）
• 极高的输出功率，典型值达到+25 dBm
• 突出的绝对电平准确度和电平重复性
• 具有用于远程控制的多种接口
• 在机架中的空间要求较低：仅三个高度单位
航空和国防应用
• 性能优异的可选脉冲调制器：>80 dB 开关比
<10 ns 上升/下降时间
<20 ns 脉冲宽度
• 可选的脉冲发生器
• 满足高安全要求的可选小型移动闪盘（CF card）
• 脉冲发生器可针对雷达测试需要生成脉冲串（R&S®SMF-K27 选件），即脉冲之间具有不同宽度与间隔的一系列脉冲的组合
功率分析
用户自定义的外部频率响应校正
灵活的脉冲串
与ARB 解决方案不同，这种方法的最大优点是脉冲调制器的开/关比、上升和下降时间等性能要好得多。
直观操作
• 具有直观的操作界面，图形化显示信号流图（方框图）• 可通过仪器上的旋钮或使用USB 鼠标进行操作
• VGA 彩色显示屏，分辨率为640 x 480 像素
多种接口
• 通过GPIB、以太网或USB 进行远程控制• 用于键盘、鼠标和闪盘的USB 接口
• 精确测量功率用R&S®NRP-Zx 功率传感器的连接器
• 通过远程操作工具（如VNC）进行控制
