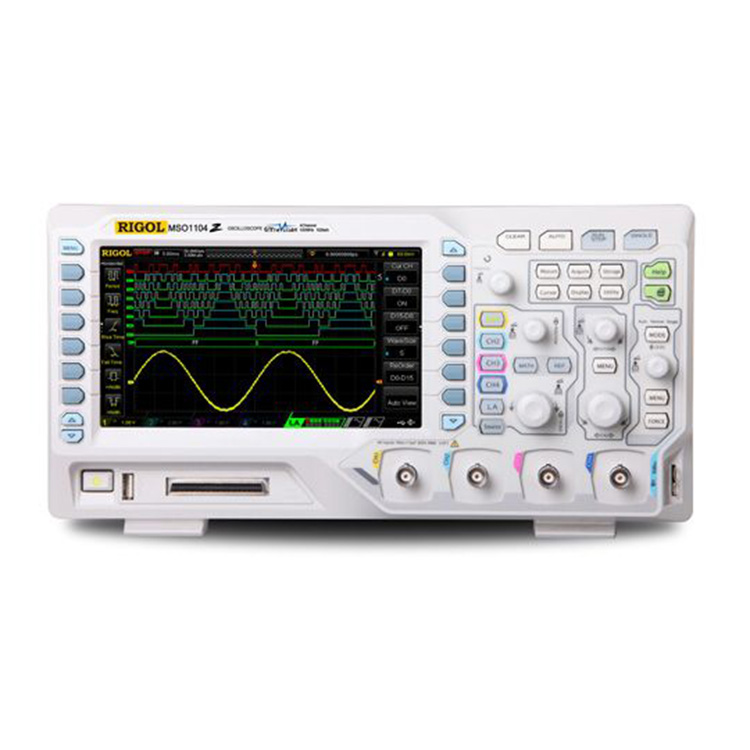

MSO/DS1000Z系列数字示波器

Item No.: MSO/DS1000Z

MSO/DS1000Z系列数字示波器是4通道，带宽70MHz ~ 100MHz，采样率高达1GSa/s，同时兼具深存储深度和高波形捕获率的高性能经济型通用数字示波器。MSO1000Z还具备16个数字通道，是针对嵌入式设计和测试领域的应用而推出的高性能经济型混合信号示波器。 MSO/DS1000Z系列采用了当今的许多先进技术和工艺，整体性能达到国际先进水平，是针对最广泛的数字示波器市场包括通信，半导体，计算机，航空航天国防，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。

产品介绍
参数型号

产品特性

· 模拟通道带宽：100MHz,70MHz

· 4个模拟通道，16个数字通道（MSO）

· 实时采样率达1G Sa/s

· 标配存储深度达12Mpts，选配达24Mpts

· 波形捕获率达30,000个波形每秒

· 多达6万帧的硬件实时波形不间断录制和回放功能（选配）

· 独创的UltraVision技术

· 丰富的触发和总线的解码功能

· 低底噪声，垂直档位 1 mV/div～10 V/div

· 内置25MHz双通道函数/任意波发生器（MSO/DS1000Z-S）

· 丰富的接口：USB Host&Device, LAN(LXI Core Device 2011),AUX，USB-GPIB（可选）

· 新颖精巧的工业设计，便捷的操作

· 7英寸WVGA（800X480）TFT宽屏，多级波形灰度显示

	描述	订货号
型号	DS1074Z（70MHz，4通道）	DS1074Z
	DS1074Z-S（70MHz，4通道示波器 + 25MHz,2通道信号源）	DS1074Z-S
	MSO1074Z（70MHz，4+16通道）	MSO1074Z
	MSO1074Z-S（70MHz，4+16通道 + 25MHz,2通道信号源）	MSO1074Z-S
	DS1104Z（100MHz，4通道）	DS1104Z
	DS1104Z-S（100MHz，4通道示波器 + 25MHz,2通道信号源）	DS1104Z-S
	MSO1104Z（100MHz，4+16通道）	MSO1104Z
	MSO1104Z-S（100MHz，4+16通道 + 25MHz,2通道信号源）	MSO1104Z-S
标配附件	符合所在国标准的电源线	-
	USB数据线	CB-USBA-USBB-FF-150
	4套无源探头（150 MHz带宽）	RP2200
	1 套逻辑分析探头(仅MSO)	RPL1116
	快速指南	-
	资源光盘（含用户手册和应用软件）	-
选配附件	机架安装套件	RM-DS1000Z
深存储选件	模拟通道和数字通道（MSO）可升级至最大 24Mpts存储深度	MEM-DS1000Z
波形录制选件	该选件提供了波形录制、回放功能	REC-DS1000Z
高级触发选件	该选件包括RS232/UART、I2C、SPI、欠幅触发、超幅触发、建立/保持触发、第N 边沿、延迟触发、超时触发	AT-DS1000Z
串行协议分析选件	该选件包括RS232/UART、I2C 和SPI 的解码功能	SA-DS1000Z
信号源选件	该选件包括内置的双通道函数/任意波形发生器，采样率为200MSa/s，正弦波最高频率为25MHz。

型号	模拟带宽	通道数	最高实时采样率	最大存储深度	最高波形捕获率	内置信号源
MSO1104Z-S	100MHz	4+16通道	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	有2通道25MHz函数/任意波发生器
MSO1104Z	100MHz	4+16通道	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	无
DS1104Z-S	100MHz	4	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	有2通道25MHz函数/任意波发生器
DS1104Z	100MHz	4	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	无
MSO1074Z-S	70MHz	4+16通道	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	有2通道25MHz函数/任意波发生器
MSO1074Z	70MHz	4+16通道	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	无
DS1074Z-S	70MHz	4	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	有2通道25MHz函数/任意波发生器
DS1074Z	70MHz	4	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	无

MSO/DS1000Z系列数字示波器

Item No.: MSO/DS1000Z

产品介绍
参数型号

产品特性

· 模拟通道带宽：100MHz,70MHz

· 4个模拟通道，16个数字通道（MSO）

· 实时采样率达1G Sa/s

· 标配存储深度达12Mpts，选配达24Mpts

· 波形捕获率达30,000个波形每秒

· 多达6万帧的硬件实时波形不间断录制和回放功能（选配）

· 独创的UltraVision技术

· 丰富的触发和总线的解码功能

· 低底噪声，垂直档位 1 mV/div～10 V/div

· 内置25MHz双通道函数/任意波发生器（MSO/DS1000Z-S）

· 丰富的接口：USB Host&Device, LAN(LXI Core Device 2011),AUX，USB-GPIB（可选）

· 新颖精巧的工业设计，便捷的操作

· 7英寸WVGA（800X480）TFT宽屏，多级波形灰度显示

	描述	订货号
型号	DS1074Z（70MHz，4通道）	DS1074Z
	DS1074Z-S（70MHz，4通道示波器 + 25MHz,2通道信号源）	DS1074Z-S
	MSO1074Z（70MHz，4+16通道）	MSO1074Z
	MSO1074Z-S（70MHz，4+16通道 + 25MHz,2通道信号源）	MSO1074Z-S
	DS1104Z（100MHz，4通道）	DS1104Z
	DS1104Z-S（100MHz，4通道示波器 + 25MHz,2通道信号源）	DS1104Z-S
	MSO1104Z（100MHz，4+16通道）	MSO1104Z
	MSO1104Z-S（100MHz，4+16通道 + 25MHz,2通道信号源）	MSO1104Z-S
标配附件	符合所在国标准的电源线	-
	USB数据线	CB-USBA-USBB-FF-150
	4套无源探头（150 MHz带宽）	RP2200
	1 套逻辑分析探头(仅MSO)	RPL1116
	快速指南	-
	资源光盘（含用户手册和应用软件）	-
选配附件	机架安装套件	RM-DS1000Z
深存储选件	模拟通道和数字通道（MSO）可升级至最大 24Mpts存储深度	MEM-DS1000Z
波形录制选件	该选件提供了波形录制、回放功能	REC-DS1000Z
高级触发选件	该选件包括RS232/UART、I2C、SPI、欠幅触发、超幅触发、建立/保持触发、第N 边沿、延迟触发、超时触发	AT-DS1000Z
串行协议分析选件	该选件包括RS232/UART、I2C 和SPI 的解码功能	SA-DS1000Z
信号源选件	该选件包括内置的双通道函数/任意波形发生器，采样率为200MSa/s，正弦波最高频率为25MHz。

型号	模拟带宽	通道数	最高实时采样率	最大存储深度	最高波形捕获率	内置信号源
MSO1104Z-S	100MHz	4+16通道	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	有2通道25MHz函数/任意波发生器
MSO1104Z	100MHz	4+16通道	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	无
DS1104Z-S	100MHz	4	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	有2通道25MHz函数/任意波发生器
DS1104Z	100MHz	4	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	无
MSO1074Z-S	70MHz	4+16通道	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	有2通道25MHz函数/任意波发生器
MSO1074Z	70MHz	4+16通道	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	无
DS1074Z-S	70MHz	4	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	有2通道25MHz函数/任意波发生器
DS1074Z	70MHz	4	1GSa/s (单通道时)	12Mpts(标配，单通道时) 24Mpts(选配，单通道时)	30,000 wfms/s	无
