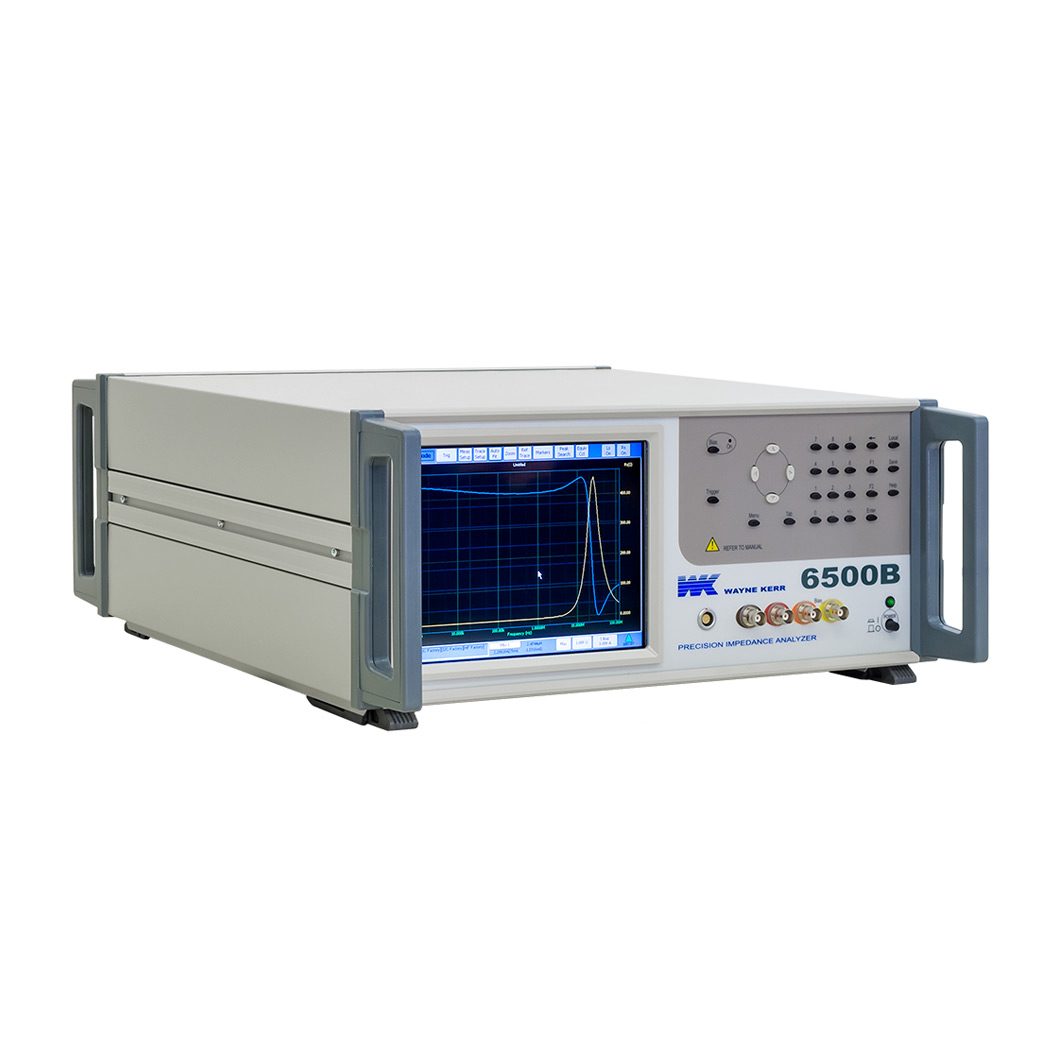

系列依频率等级分为:

5MHz精密阻抗分析仪, 型号6505B, 提供测试频率为20Hz~5MHz.
10MHz精密阻抗分析仪, 型号6510B, 提供测试频率为20Hz~10MHz.
15MHz 精密阻抗分析仪, 型号6515B, 提供测试频率为20Hz~15MHz.
20MHz 精密阻抗分析仪, 型号6520B, 提供测试频率为20Hz~20MHz.
30MHz精密阻抗分析仪, 型号6530B, 提供测试频率为20Hz~30MHz.
50MHz 精密阻抗分析仪, 型号6550B, 提供测试频率为20Hz~50MHz.
120MHz 精密阻抗分析仪, 型号65120B, 提供测试频率为20Hz~120MHz.

精确快速的元件测试, ±0.05%基本精确度, 使该系列产品成为同级当中的翘楚.

精准和多功能性使6500系列成为各种不同类型的工作和应用程序的理想选择.使用者包括被动元件设计师, 电介体, 绝缘体的设计测试人员, 及生产线的测试人员.

工程师需要在高频率的状况下以极高的精度来定义元件的特性,6500系列精密阻抗分析仪成为许多要求严格的工作,以可负担的价钱提供精准易用的理想工具.

测试参数:

电容(C), 电感(L), 电阻(R), 电导(G), 电纳(B), 电抗(X), 消耗因素(D), 质量因素(Q), 阻抗(Z), Y参数(Y), 相位角(Ø)

高精度量测

电容,电感及阻抗基本精确度为±0.05%.消耗因素精确度为±0.0005及质量因素精确度为±0.05%.

元件图形扫描

6500系列精密阻抗分析仪不仅提供高频率,高精度的量测. 该设备还是一个包含丰富特性的元件分析仪.
图形扫描可依据频率, 驱动值及直流偏压源同时在高清晰,大型彩色显示屏上显示任意两种参数的图形.
显示格式包括 串联 或并联等同电路和两极形式.单测某一频率时可以从图形扫描转换成标准电表读值模式.

交流输出可选高达1伏或20mA,实现在真实操作环境中来评估元件.可变偏压直流源可提供达100mA的电流.可变的输出和偏压源

外部控制

在品管或制作档谱的过程中可通过 GPIB界面来控制仪器和收取读值.
网端界面也具有同样的控制仪器和传输资料的功能 – 使仪器能适应许多不同的测试环境.

多选择的界面

VGA界面可连接到PC显示器或投影机, 这种功能为生产环境或教学培训都提供无法衡量的价值. 本机还可通过外接键盘和鼠标来操控,任何PS2或USB键盘和鼠标都能简单的接插到系统中, 提供控制和操作仪器的另一种可行方式.

资料储存和提取

所有的测试结果及设制都可以通过网络界面或USB闪盘来储存.

分类处理界面

Bin Handler 为可选设制, 通过25相D型接头提供独立(24V)和非独立(5V)的信号.

打印机输出

测试结果可通过几种不同的途经打印出,其中包括直接打印至HP-PCL匹配的图形打印机, EPSON相匹配的文字打印机或直接通过仪器的网口经局域网打印.

待测元件连接

可通过面板的BNC接头来实现俩端,三端或四埠的连接以及可能的接地状况.备有许多的可选附件以供不同的测试需要.

充电电容保护

高精密的测试仪器可能在使用过程中被已充电的电容装置所损坏,造成昂贵的维修及不必要的停产. 6500系列有内置的保护来避免这种情况发生.

综合, 精确的高频测试

“综合, 精确的高频测试”使该系列产品是高要求测试的最佳选择.
