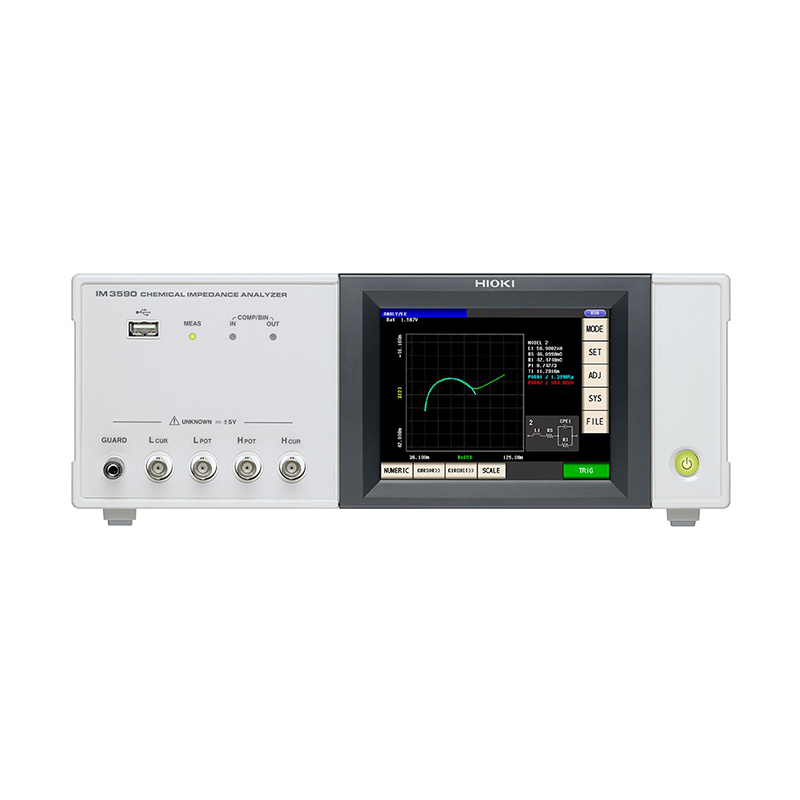

化学阻抗分析仪IM3590

Item No.: IM3590

用于测量电气化学零件和材料/电池/EDLC(电气双层电容) 适用于离子运动和溶液电阻测量，1mHz ～ 200kHz的宽范围信号源 1台机器即可实现LCR测量、扫描测量的连续测量和高速检查可测量电池的无负载状态产生的内部电阻最快2ms的高速测量，实现扫描测量的高速化基本精度±0.05%，零件检查到研究开发测量均可对应适用于Cole-Cole图、等效电路分析等电器化学零件和材料的电阻(LCR)测量

产品介绍
参数型号

用于测量电气化学零件和材料/电池/EDLC(电气双层电容)

· 适用于离子运动和溶液电阻测量，1mHz ～ 200kHz的宽范围信号源

· 1台机器即可实现LCR测量、扫描测量的连续测量和高速检查

· 可测量电池的无负载状态产生的内部电阻

· 最快2ms的高速测量，实现扫描测量的高速化

· 基本精度±0.05%，零件检查到研究开发测量均可对应

适用于Cole-Cole图、等效电路分析等电器化学零件和材料的电阻(LCR)测量

化学阻抗分析仪IM3590

Item No.: IM3590

产品介绍
参数型号

用于测量电气化学零件和材料/电池/EDLC(电气双层电容)

· 适用于离子运动和溶液电阻测量，1mHz ～ 200kHz的宽范围信号源

· 1台机器即可实现LCR测量、扫描测量的连续测量和高速检查

· 可测量电池的无负载状态产生的内部电阻

· 最快2ms的高速测量，实现扫描测量的高速化

· 基本精度±0.05%，零件检查到研究开发测量均可对应

适用于Cole-Cole图、等效电路分析等电器化学零件和材料的电阻(LCR)测量

RELATED PRODUCTS

测量模式	LCR模式，连续测量（LCR/分析），分析模式（频率或电平扫描，温度特性，等价电路分析）
测量参数	Z, Y, θ, Rs (ESR), Rp, Rdc (直流电阻), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (导电率), ε (电容率)
测量量程	100mΩ～100MΩ, 10档量程 (所有参数均由Z规定)
显示范围	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.000000 [単位]～9.999999G [单位]) 仅Z和Y为绝对值显示 θ: ± (0.000°～999.999°), D: ± (0.000000～9.999999) Q: ± (0.00～99999.99), Δ%: ± (0.0000%～999.9999%) T: -10.0℃～99.9℃
基本精度	Z: ±0.05% rdg. θ: ±0.03°
测量频率	1 mHz～200 kHz (1 mHz～10 Hz步进)
测量信号电平	普通模式： V模式，CV模式：5 mV～5 V rms，1 mV rms步进 CC模式：10 μA～50 mA rms，10 μA rms步进低阻抗高精度模式： V模式，CV模式：5 mV～2.5 V rms, 1 mV rms步进 CC模式：10 μA～100 mA rms, 10 μA rms步进
输出电阻	普通模式：100 Ω，低电阻高精度模式：25 Ω
显示	彩色TFT5.7英寸，可设置显示ON/OFF
测量时间	2ms（1kHz，FAST，显示屏OFF，代表值）
功能	DC偏压测量，直流电阻温度补偿（标准温度换算显示），温度测量，电池测量（自动DC偏压外加方法），BIN测量（分类功能），面板读取·保存，存储功能
接口	EXT I/O（handler），USB通讯，USB存储选件：可安装RS-232C/GP-IB/LAN其中之一
电源	AC 100～240 V, 50/60 Hz, 50 VA max
体积及重量	330W × 119H × 168D mm, 3.1 kg
附件	电源线×1，使用说明书×1，CD-R（通讯说明书，使用软件）×1

测量模式	LCR模式，连续测量（LCR/分析），分析模式（频率或电平扫描，温度特性，等价电路分析）
测量参数	Z, Y, θ, Rs (ESR), Rp, Rdc (直流电阻), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (导电率), ε (电容率)
测量量程	100mΩ～100MΩ, 10档量程 (所有参数均由Z规定)
显示范围	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.000000 [単位]～9.999999G [单位]) 仅Z和Y为绝对值显示 θ: ± (0.000°～999.999°), D: ± (0.000000～9.999999) Q: ± (0.00～99999.99), Δ%: ± (0.0000%～999.9999%) T: -10.0℃～99.9℃
基本精度	Z: ±0.05% rdg. θ: ±0.03°
测量频率	1 mHz～200 kHz (1 mHz～10 Hz步进)
测量信号电平	普通模式： V模式，CV模式：5 mV～5 V rms，1 mV rms步进 CC模式：10 μA～50 mA rms，10 μA rms步进低阻抗高精度模式： V模式，CV模式：5 mV～2.5 V rms, 1 mV rms步进 CC模式：10 μA～100 mA rms, 10 μA rms步进
输出电阻	普通模式：100 Ω，低电阻高精度模式：25 Ω
显示	彩色TFT5.7英寸，可设置显示ON/OFF
测量时间	2ms（1kHz，FAST，显示屏OFF，代表值）
功能	DC偏压测量，直流电阻温度补偿（标准温度换算显示），温度测量，电池测量（自动DC偏压外加方法），BIN测量（分类功能），面板读取·保存，存储功能
接口	EXT I/O（handler），USB通讯，USB存储选件：可安装RS-232C/GP-IB/LAN其中之一
电源	AC 100～240 V, 50/60 Hz, 50 VA max
体积及重量	330W × 119H × 168D mm, 3.1 kg
附件	电源线×1，使用说明书×1，CD-R（通讯说明书，使用软件）×1
